L’essentiel à retenir : la présence de quatre fils signale simplement deux phases distinctes, noir et marron, conçues pour répartir la puissance. Sur une installation domestique classique, le branchement implique de regrouper ces deux conducteurs sur l’unique borne de phase murale. Cette adaptation demande impérativement un circuit dédié 32A et une mise hors tension totale pour garantir la sécurité.
Vous restez perplexe devant votre plaque induction 4 fils alors que votre sortie murale n’en compte que trois ? Rassurez-vous, je vous explique comment coupler les deux phases, souvent le noir et le marron, pour adapter votre appareil à une installation domestique standard en toute sécurité. Suivez ce guide pour réaliser un branchement fiable, éviter la surchauffe des câbles et profiter de votre nouvelle cuisine sans faire disjoncter votre tableau électrique.
- Pourquoi votre plaque à induction a 4 fils (et ce que ça implique)
- La préparation : les règles d’or avant de toucher un seul fil
- Le branchement étape par étape en toute sécurité
- Finaliser l’installation et éviter les erreurs classiques
Pourquoi votre plaque à induction a 4 fils (et ce que ça implique)
Vous déballez votre nouvelle plaque induction 4 fils et restez perplexe devant votre sortie murale à trois trous ? Pas de panique. Ce n’est ni une erreur de livraison, ni un défaut. C’est une configuration standard. Pas besoin d’appeler la NASA : la situation est bien plus simple qu’il n’y paraît.

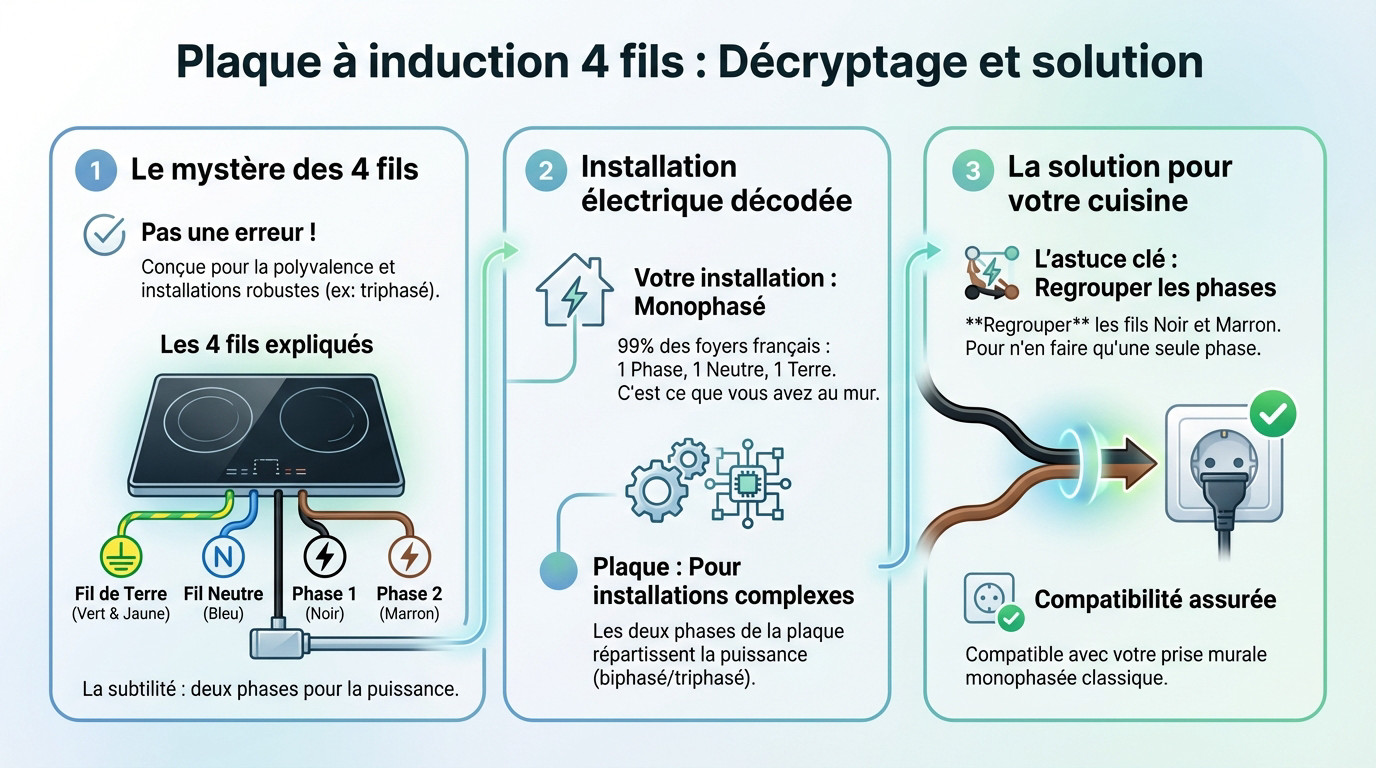

Le mystère des 4 fils : à quoi servent-ils vraiment ?
Ce n’est pas une erreur d’usine. Ces plaques sont conçues pour être polyvalentes et s’adapter à des installations électriques plus costaudes, comme le triphasé, qu’on trouve rarement chez les particuliers.
Identifions les câbles. Vous avez le fil de terre (vert et jaune), le fil neutre (bleu), et c’est là toute la subtilité : deux phases (souvent un fil noir et un fil marron).
Rassurez-vous, brancher cette configuration sur une installation domestique classique est tout à fait possible et sécurisé.
Monophasé, triphasé : le jargon décodé pour votre cuisine
Le monophasé, c’est le standard dans 99% des foyers français : une seule phase, un neutre, une terre. C’est exactement ce que vous avez au mur.
Les deux fils de phase de la plaque (noir et marron) servent uniquement à répartir la puissance sur des installations complexes, type biphasé ou triphasé.
Pour votre cuisine, l’astuce consiste à regrouper ces deux phases pour n’en faire qu’une, compatible avec votre prise. C’est la clé de toute l’opération.
La préparation : les règles d’or avant de toucher un seul fil
Maintenant que vous savez pourquoi vous avez ces quatre fils, parlons de ce qui est vraiment important : la sécurité et les prérequis. Ne sautez surtout pas cette étape, c’est votre protection qui est en jeu.
Votre installation électrique est-elle à la hauteur ?
Une plaque à induction, c’est un véritable monstre de puissance. Elle exige sa propre ligne, sans exception. Allez voir votre tableau : vous devez impérativement y trouver un disjoncteur de 32A qui lui est réservé.
Ce circuit doit coller à la norme NF C 15-100. Si vous voyez que ce disjoncteur alimente aussi des prises ou l’éclairage, stop ! Appelez un électricien avant de tout griller.
Mais le disjoncteur ne fait pas tout. Ce qui se passe dans vos murs est tout aussi vital pour éviter la surchauffe.
Le bon câble et les bons outils : ne faites pas l’impasse
Ici, la taille compte énormément. Pour encaisser 32A, il faut des fils de section 6 mm². C’est non négociable si vous voulez brancher votre plaque induction 4 fils sereinement.
Bricoler avec du 2,5 mm² ? C’est l’assurance d’un risque d’incendie. Vérifiez la gaine : elle doit contenir un fil de phase (rouge/noir), un neutre bleu et la terre vert/jaune.
Pour bosser proprement, oubliez le couteau de cuisine. Voici le strict minimum :
- Un tournevis d’électricien isolé.
- Une pince à dénuder et une coupante.
- Des connecteurs Wago ou un bon bornier à vis.
Un dernier point sur votre abonnement électrique
On oublie souvent ce détail : la puissance de votre compteur. Un abonnement de 6 kVA risque d’être trop juste si vous lancez trois feux et le four simultanément.
Jetez un œil à votre facture. Si ça saute souvent, passez à 9 kVA. C’est le prix de la tranquillité pour cuisiner sans plonger la maison dans le noir.
Le branchement étape par étape en toute sécurité
Ok, tout est prêt pour votre nouvelle cuisine. On passe à l’action. Suivez ce guide à la lettre, sans improvisation. C’est simple si on est méthodique.
Sécurité absolue : coupez le courant, et vérifiez-le !
La première action, sans exception : couper le disjoncteur général. Pas seulement celui de la cuisine, mais bien celui de toute la maison. C’est votre assurance-vie.
Vérifiez ensuite l’absence de tension. Utilisez un VAT ou un multimètre pour confirmer qu’il n’y a plus de courant dans les fils. Ne faites jamais confiance à votre mémoire.
Le raccordement des fils : la méthode pour ne pas se tromper
C’est le moment clé pour brancher plaque induction 4 fils. On adapte ici les 4 fils de la plaque aux 3 fils du mur.
| Fils de la plaque (4) | Connexion au mur (3) |
|---|---|
| Fil Vert/Jaune | Borne de Terre (Vert/Jaune) |
| Fil Bleu | Borne Neutre (Bleu) |
| Fil Noir | Borne de Phase (Rouge/Marron/Noir) |
| Fil Marron | Borne de Phase (Rouge/Marron/Noir) |
Attention : les deux fils de phase (noir et marron) doivent être connectés ensemble dans la même borne de phase murale.
La sortie de câble : pourquoi c’est mieux qu’une prise
Pour une telle puissance, oubliez la prise classique. On utilise une sortie de câble 32A. C’est un boîtier où les fils sont connectés via un bornier à vis ou des Wagos.
C’est plus sûr et cela facilite le raccordement des deux phases. C’est la solution professionnelle pour une installation durable sans risque de surchauffe.
Finaliser l’installation et éviter les erreurs classiques
Le plus dur est fait pour votre plaque induction 4 fils. Il ne reste plus qu’à tout mettre en place proprement et à faire les dernières vérifications avant de profiter de votre nouvelle cuisine. Si vous cherchez d’autres conseils de bricolage, j’ai ce qu’il vous faut.
Mise en place de la plaque et étanchéité
Avant de poser la bête, n’oubliez surtout pas le joint d’étanchéité fourni dans le carton. Il se colle minutieusement sur tout le pourtour inférieur de la plaque.
Ce joint bloque les liquides et les miettes qui tentent de s’infiltrer sous la plaque, protégeant l’électronique et votre plan de travail. C’est ce détail qui sauve votre installation sur la durée. Une fois collé, insérez la plaque dans la découpe.
La checklist ultime avant de rallumer le courant
Un dernier tour de piste pour garantir la sécurité. Prenez cette minute, elle peut vous épargner de gros ennuis.
- Tous les fils sont-ils bien serrés dans leurs connecteurs ? (Tirez doucement dessus).
- Les couleurs correspondent-elles bien au schéma de branchement ? (Terre sur terre, neutre sur neutre, les 2 phases ensemble).
- Aucune partie en cuivre d’un fil n’est-elle visible ?
- Le capot de la sortie de câble est-il bien refermé ?
Les 3 erreurs à ne surtout pas commettre
Pour finir, voici le trio perdant à éviter absolument pour ne pas tout griller.
- Ne pas couper le courant (mortel).
- Se tromper dans les fils, notamment inverser la terre et le neutre (dangereux).
- Utiliser des fils de section insuffisante ou un disjoncteur non adapté (risque d’incendie). Vous trouverez d’autres conseils de bricolage pour vos projets maison.
Vous voilà prêt à dompter ces quatre fils ! Comme on l’a vu, avec de la méthode et les bons outils, ce branchement n’a rien d’insurmontable. L’essentiel reste la sécurité : vérifiez toujours vos connexions. Maintenant, à vos fourneaux pour tester cette puissance !
FAQ
Pas de panique, c’est tout à fait normal et ce n’est pas une erreur de fabrication. Les plaques modernes sont conçues pour être polyvalentes et fonctionner sur des installations puissantes en triphasé (fréquentes à l’étranger ou dans certaines vieilles maisons).
Concrètement, vous avez le fil de terre (vert/jaune), le neutre (bleu) et deux fils de phase (généralement un noir et un marron). Sur votre installation classique en monophasé, nous allons simplement devoir regrouper ces deux phases pour qu’elles fonctionnent ensemble sur votre circuit unique.
La règle d’or est de coupler les deux phases de la plaque. Après avoir impérativement coupé le courant, reliez le fil vert/jaune à la terre et le fil bleu au neutre de votre mur. Ensuite, insérez les deux fils de phase de la plaque (le noir et le marron) ensemble dans la borne de phase de votre sortie murale (souvent un fil rouge).
Utilisez des connecteurs type Wago ou un domino de bonne taille pour que le serrage soit parfait. En résumé : les deux phases de la plaque vont sur la phase unique du mur. C’est ce qu’on appelle « ponter » les phases.
Ici, on ne bricole pas avec la sécurité : il vous faut impérativement des fils de section 6 mm². Une plaque à induction est très gourmande en énergie et nécessite un circuit capable de supporter 32 Ampères sans chauffer.
N’essayez surtout pas de brancher votre plaque sur des fils standards de 2,5 mm² (ceux des prises classiques). Ils ne tiendraient pas la charge et vous risqueriez un incendie électrique. Vérifiez donc bien que votre sortie de câble murale est alimentée par ces gros fils rigides de 6 mm².
Non, c’est formellement interdit et dangereux. Une prise de courant classique (avec les deux trous et la fiche terre) est limitée à 16 Ampères, alors que votre plaque demande souvent jusqu’à 32 Ampères pour fonctionner à pleine puissance.
Vous devez utiliser une sortie de câble (un boîtier mural sans trous, souvent carré) reliée directement à un disjoncteur 32A dédié dans votre tableau électrique. C’est la seule installation qui respecte la norme NF C 15-100 et garantit votre sécurité.
